说到供暖，我们今天还是从技术的角度来来了解下供热管网系统的自动化控制。沈阳享立得公司一直致力于城市集中供热行业数十年，服务城市300多个，涉及内容涵盖城市供热系统节能运营、分布式供暖系统节能运营、工业锅炉自动化系统、工业锅炉物联网、工业锅炉合同能源管理以及通用自动化设备与系统集成等。

供暖就是用人工方法向室内供给热量，常见的集中供热系统热源有热电厂、区域锅炉房和集中锅炉房，将热源厂产生的蒸汽或热水送入到一次网，然后经过换热站的换热器吧一次网的蒸汽或热水的热量传给二次网，最后通过二次网把热量送到热用户，热用户再通过室内散热器把热量发到室内，保证在冬季室内保持一定的温度，以满足人们的生活、生产需求。供暖系统由热源、热媒输送管道和散热设备三大部分组成。

城市集中供热控制系统是以城市供热系统为对象而建立的自动化先进控制系统，其目标是在保证热源安全、稳定运行的前提下，使热源提供的热量和终端用户的热需求相适应，减少热能在输送过程以及终端取热过程中的损耗，从而达到整个供暖系统节能降耗、优化运行。

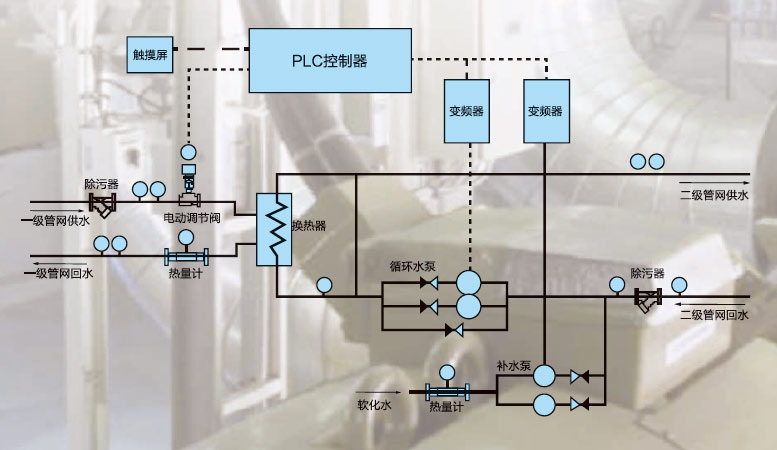

享立得供热管网自动化采用大品牌PLC和变频器的热力站自动控制系统，具有对各热力站运行的自动监控与调节等功能。其主要的控制功能包括：

◆ 通过调节一次回水调节阀来实现一次网流量控制回路，一次网的控制指令主要由热网调度中心根据全网平衡算法下发;

◆ 根据室外温度及实际供热需求，通过调节二次网循环泵及补水泵转速来实现二次网的调节回路，避免能源浪费;

◆ 二次网循环泵及补水泵转速则由站内PLC系统依据各热力站所带热网的实际情况计算得出;

◆ 改变二次网补水系统传统的控制方式，减少二次网系统的水力损失。

享立得供热管网自动化系统应用说明

◆ 一次网回路控制中主要的参考对象为热力站一、二次网供回水温度;一次网控制的对象为一次网调节阀;控制目的为提供热力站必须的供暖热量;

◆ 在热力站循环泵控制中，可以采用供回水温差结合供回水压差控制的方式，实现小流量大温差的运行模式。这种调整可以起到节约电能及热能的效果;

◆ 二次网的补水控制采用的是定压控制，补水泵的转速根据当前压力与目标压力的差值均匀调整，从而避免补水泵在启动和停止时对二次网系统的冲击;

◆ 在人机界面上，可以通过操作面板任意调节系统所需的各种运行状态，例如：一、二次网供回水温度及温差，变频器最大最小运行频率等，并可随时查阅以往运行记录。根据用户要求可将当前参数以画面、曲线、报表的形式在屏幕上显示;

◆ 通过PLC实时采集热力站各运行参数，如:换热器的出水回水温度和压力、回水电动调节阀开度、水泵和电动调节阀运行状态等。

◆ 监控运行工况的相关数据实现热网运行管理自动化。传统依靠人工调节的控制手段得到了彻底改善，热网运行得到合理控制，实现了热力站的无人值守。
