备战供暖季 享立得公司智能换热站自控系统解决方案
发布时间:2021/10/22
点击量:0
![富士160KW变频器维修](/Upload/news/FA8720D9EEA03204DAD096FFA4402FD4.jpg)
换热站自动控制系统由核心部分PLC、变频器、智能温控仪、各种传感器组成,在控制过程中,需要采集大量的物理量,如压力、温度等模拟量参数,通过PLC控制器对这些参数进行实时采集和处理。沈阳享立得公司多年来致力于为行业用户提供完善的换热站自动化系统解决方案,通过智能化换热站方案实现无人值守,可完成数据采集、自动控制、参数存储、实时监控、历史趋势、故障报警等功能。
(1)现场控制器
现场控制器PLC采用模块化结构,包括:电源模块,CPU,通讯接口模块,输入、输出模块,I/O点数满足设计需求并有预留量。
如监控中心已有软件,控制器可与已有监控中心软件兼容,实现无缝对接。控制器数据通讯方式、通讯程序、数据存储、数据传输、数据点表结构方式、人机界面均需与已有换热站控制风格保持一致;
控制器可同时支持有线和无线 通讯方式。
(2)控制策略

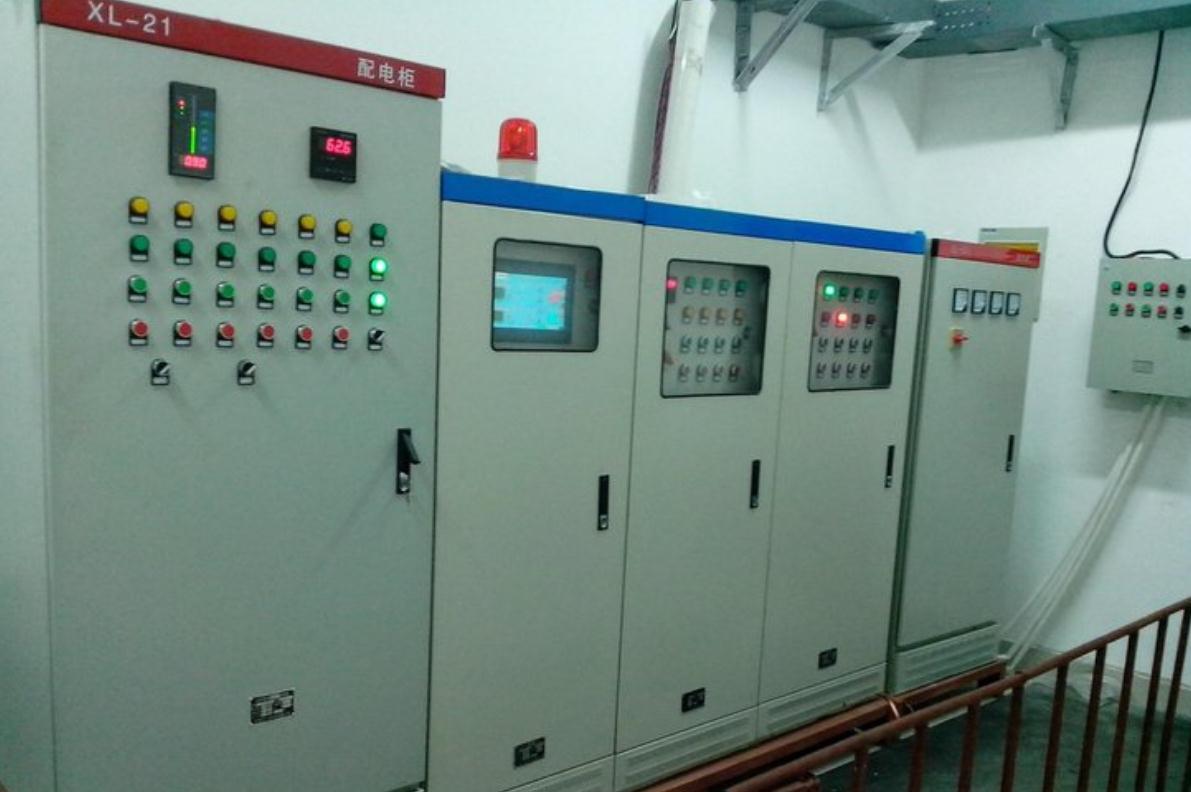

换热站设现场控制箱,运行人员通过操作触摸屏和按钮,能在站内实现对整个工艺系统的监视、控制等功能。控制系统可以完成各种信号的处理、输出指令到控制设备,以满足工艺的要求。现场检测仪表完成各种信号的采集,包括热量信号、供回水温度、压力、室外温度等,变换为标准信号,提供给PLC;一、二次流量计、电表、补水流量、变频控制器均可以采用用通讯方式与PLC控制器进行连接和数据交换。现场执行机构及变频器接受PLC的指令,完成相应的动作;达到调节的目的。控制系统设自动、就地手操控制方式,满足不同工况下的工作方式选择。
自控系统完成站内工艺系统的自动控制、显示、故障报警及联锁保护;室外温度补偿功能;并把站内工艺系统及站内设备的运行数据和报警信息,上传至热网监控调度中心。
