如何诊断和处理变频器整流模块故障?

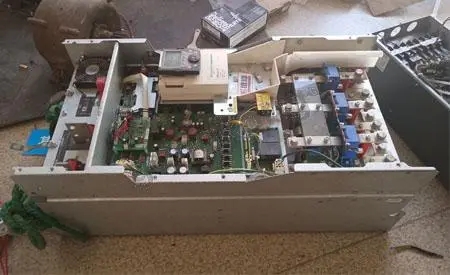

![富士160KW变频器维修](/Upload/news/5DD20432B324D04C0801B8B5D436D2C2.jpg)
整流电路的功能是把交流电源转换成直流电源,整流电路一般都是单独的一块整流模块,但也有整流电路与逆变电路二者合一的模块,如富士7MBI系列。变频器整流模块的损坏也是变频器的常见故障之一,早期生产的变频器整流模块均以二极管整流为主,目前部分整流模块采用晶闸管的的整流方式(调压调频型变频器)。中、大功率普通变频器的整流模块一般为三相全波整流,承担着变频器所有输出电能的整流,易过热,也易击穿,且损坏后一般会出现变频器不能送电,熔断器熔断等现象,三相输入或输出端呈低阻值(正常时其阻值达到兆欧以上)或短路。
测试整流电路前要先找到变频器直流输出端的“+ 与 –”,然后将万用表调到测量二极管档,黑表笔接“+”,红表笔分别接变频器的输入端L1、L2、L3端,整流桥的上半桥若是完好,万用表应显示∞,若损坏万用表显示“0”。相反将万用表的红表笔接“-”黑表笔分别接L1、L2、L3端应得到上述相同的结果,若出现“0”则证明整流桥损坏。
有的品牌变频器整流电路,上半桥为晶闸管,下半桥为二极管,例如,大功率的danfoss、台达等变频器。判断晶闸管好坏的方法是在控制极加上直流电压(10V左右)看其正向能否导通,这样基本大致能判断出晶闸管的好坏。 富士G9S(P9S)系列11KW以下的变频器整流模块集成了5种功能,整流、预充电晶闸管、制动管、电源开关管和热敏电阻。例如CVM40CD120整流模块引脚及功能的名称为,整流:R、S、T、A(+)、N-(-);充电晶闸管:A1、P1、G+n(触发);制动管:DB、N-、G7(触发);DB、1B+是其续流二极管;电源开关管:D8、S8、G8;热敏电阻:Th1 、Th2。
富士G9S(P9S)系列15 ~ 22KW的变频器整流模块为VM100BB160,其功能除整流外还有预充电晶闸管。功率在30KW以上的整流模块为单一整流功能。功率在75KW以上为多组并联整流模块。
整流模块损坏的原因如下。
(1) 器件本身质量不好。
(2) 后级电路,逆变功率开关元件损坏,导致整流模块流过短路电流而损坏。
(3) 电网电压太高,电网遇雷击和过电压浪涌。电网内阻小,过电压保护的压敏电阻已经烧毁不起作用,导致全部的过压加到整流模块上。
(4) 变频器与电网的电源变压器太近,中间的线路阻抗很小,变频器没有安装直流电抗和输入侧交流电抗器,使整流模块处于电容滤波的高幅度尖脉冲电流的冲击状态下,使整流模块过早损坏。
(5) 三相输入缺相,使整流模块负担加重而损坏。
找到引起整流模块损坏的根本原因,并消除才能更换新的整流模块,以防止换上新整流模块又发生损坏。更换新整流模块,对焊接的整流模块需确保焊接可靠。确保与周边元件的电气安全间距,对螺接的整流模块要拧紧,防止接触电阻大而发热。模块与散热器的接触面要求涂好硅脂降低热阻,对并联的整流模块要用同一型号,同一厂家的产品,以避免电流不均匀而损坏。
