换热站自动化系统:智能化集中供热自控系统各项功能是如何实现的?
![富士160KW变频器维修](/Upload/news/8F20B82134777C419260B8A7DFF43A3C.jpg)

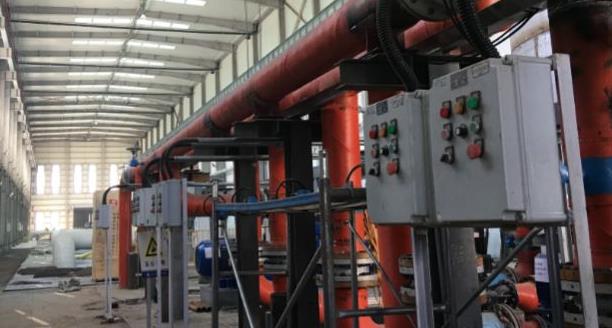

沈阳享立得公司www.xianglide.com多年来为供热企业提供先进完善的换热站自动化系统解决方案,助力城市集中供热实现智能化管控,为热力企业实现安全稳定运行和节能降耗发挥了重要作用。据享立得的工程技术人员介绍说,供热换热站控制系统是—个多层次的控制系统。控制系统集换热站的自动控制系统、各个换热站与监控中心之间的通讯系统、监控中心的监控管理系统的全自动的控制方案。换热站一般由循环水泵组成的循环水系统、补水泵组成的补水系统、由调节阀组成的温度调节系统构成。
换热站由动力配电柜、PLC控制器、各种传感器、执行器等设备构成,配电柜完成循环泵系统和补水系统的控制功能,具有手动和自动运行模式,换热站的运行程序独立存在于其控制系统PLC内,既能独立完成本地控制,又能在监控中心远程操作;换热站远程监控系统利用无线通讯系统将运行状态数据传给监控中心的管理系统,各个换热站独立工作,同时接受监控中心进行的运行参数调整。
集中供热自控系统各项功能是如何实现的?
(1)变频器功能
变频器的使用可以选择根据外部要求进行简易调节,通过设置频率达到控制循环泵的转速,进而达到控制泵出口流量及频率或者通过压差控制方式控制泵的出力,达到节能(节电)的效果。
变频器的应用改变了传统的换热站内采用人力以压力指针判断二次网补水泵启停的控制方式,变频器对补水泵的使用是以恒压控制方式控制,当补水压力即循环泵入口压力低时进行补水,恢复需要压力时停泵。在实际的工程应用中,使用变频前与使用后作为比较,节约电能20%—40%。
(2)PLC功能
PLC系统主要针对换热站相关设备进行设备控制,数据采集控制,及监视等。换热站系统控制设备一般有:循环泵、补水泵,以及调节流量的调节阀等。显示温度、压力、流量等各种参数。
远程控制循环泵以及补水泵的启停、手动控制调节阀的开度、自动定压补水、调节阀自动定温调节开度、循环泵自动定温调节频率、考察看站人员的工作情况。PLC的选用可以实现工艺控制的自动化,由CPU、输入/输出模块接收测量信号(如温度,压力,流量等转化来的电信号)、远程扫描模块、中间继电器、光电转换模块等组成,通过专用软件变成,利用网络(以太网或局域网等)实现对执行元件(如阀门的开闭,马达的启停,调速等)的控制来达到供热平衡的目的。
