沈阳换热站自动化：二次网温度控制PID调节实现安全节能运行

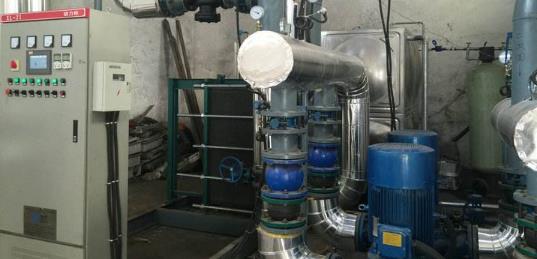

换热站和热水管网是连接热源和热用户的重要环节，在整个供暖系统中有着举足轻重的作用。热水管网又分为一次网和二次网。一次网用于连接城市管网与换热站之间的管网，二次网是链接换热站与用户之间的管网。换热站是连接于一次网与二次网，并配置有相关的控制设备，仪表设备和电气系统，用于调整和保持压力、温度、流量等热网系统参数，从而使整个供热系统达到安全经济的运行目的。

沈阳享立得公司专注于提供工业自动化解决方案，在热网自控换热站自动化领域，享立得为行业用户提供无人值守换热站自控系统、锅炉换热站变频柜、热网系统仪表选型、热网自控系统配套电气设备等全方位的自动化总包工程、技术培训、编程、调试等服务，深受行业用户好评。今天享立得带大家了解下换热站自控系统中的温度调节控制方案，对换热站节能控制效果明显。

换热站自动化系统中温度控制原理：换热站内，二次管网水温是由一次管网提供的，所以，我们需要调节一次网的电动阀门来调整二网温度。人工操作调节电动阀很容易在成换热不足或换热过度。针对这一情况，享立得公司提出基于PLC系统控制的PID调节来实现对二次网出水温度的控制。

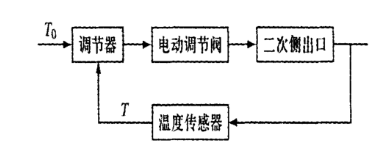

换热站系统对温度的调节控制关键在于保证二次侧有一个恒定的预设定供水温度，控制元件是换热站一次侧的电动调节阀，该阀门控制换热器的一次供水量。将预设温度T0作为给定值，测量温度值T作为反馈值，阀门的开度作为输出值，保证二次供水温度的恒定。当换热器的二次共识温度偏离设定值时，PID控制调节系统就自动调整执行器动作，即改变电动调节阀的开度，从而改变进入换热器的一次热媒的流量，改变传送到换热器的热能，使二次的供水温度T稳定在设定值附近。

同时为实现整个热网调度的自动化管理，享立得为其定制远程换热站运行监控系统，实现换热站无人值守。整个热网系统数据实现实时传输和控制，做到供热运行的动态跟踪，及时响应供热运行的隐患，保证供热安全、正常、节能的运行。
